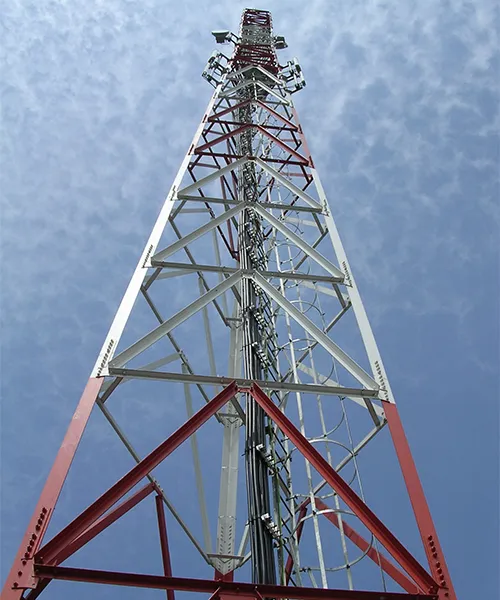

Torre de telecomunicação cantoneira triangular
Torres autoportantes fabricadas com perfis angulares de aço para uso como torres de telecomunicações, com alturas que variam de 5 a 80 metros
As torres de comunicação de aço angular com três pernas são compostas por três pernas de aço angular que convergem em uma configuração triangular e são fixadas com parafusos. As placas de aço e as conexões em cada junta reforçam a estabilidade da estrutura e sua capacidade de resistir a ventos fortes. Graças à sua estr
- Padrão de projeto: ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–80 m, personalizável de acordo com as necessidades do projeto
- Velocidade do vento de projeto Até 300 km/h, ajustada de acordo com as condições do local
- Tratamento de superfície Galvanizado por imersão a quente;
- Projeto estrutural
- Especificações
- Características
- Projeto
- Fabricação
- Disposição em três pernas
A estrutura baseia-se em um layout triangular equilátero. As três pernas de aço angular estão posicionadas a 120° umas das outras e conectadas por vigas horizontais e diagonais, formando uma estrutura espacial rígida. - Método de conexão
Os componentes da torre de três pernas são fixados por meio de conexões aparafusadas, o que facilita o transporte e agiliza a montagem no local, sem a necessidade de processos complexos de soldagem. - Projeto da fundação
Dependendo das condições do solo, utiliza-se uma fundação de laje de três folhas ou sapatas independentes para equilibrar adequadamente as cargas horizontais e garantir a estabilidade estrutural a longo prazo.
Ambientes típicos de instalação
Áreas planas com condições de solo estáveis são preferíveis para este tipo de torre. Por ser
econômica e fácil de
instalar, este tipo de torre é frequentemente escolhido para áreas suburbanas e rurais,
especialmente em locais onde o
terreno é mais acessível e é necessária uma ampla cobertura de sinal.
| Produto | Torre de telecomunicações |
| Tipo de torre | Autorportante |
| Padrões | ANSI/TIA-222-G/H/F;EN 1991-1-4;EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de inspeção de terceiros (SGS, BV) |
| Parafusos e fixadores | Classes 8.8 / 6.8 / 4.8;A325;DIN 7990,DIN 931,DIN 933;ISO 4032,ISO 4034 |
| Material principal | Perfil de aço |
| Faixa de altura | 5–80 m,personalizável de acordo com as necessidades do projeto |
| Velocidade do vento de projeto | Até 300 km/h, ajustada de acordo com as condições do local |
| Tratamento de superfície | Galvanizado por imersão a quente; |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Prata (galvanizado) ou acabamento pintado, sistema de cores RAL, personalizável |
| Resistência sísmica | Até 8° de intensidade sísmica |
| Faixa de temperatura de operação | -35°C a +45°C |
| Plataformas de trabalho e descanso | 1–3 unidades |
| Suportes para antenas | 3–18 unidades |
| Suportes para antenas parabólicas de micro-ondas | 3–18 unidades |
| Principais características | Ocupa pouco espaço; aparência clean e desempenho estável |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
Anchor Bolts
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

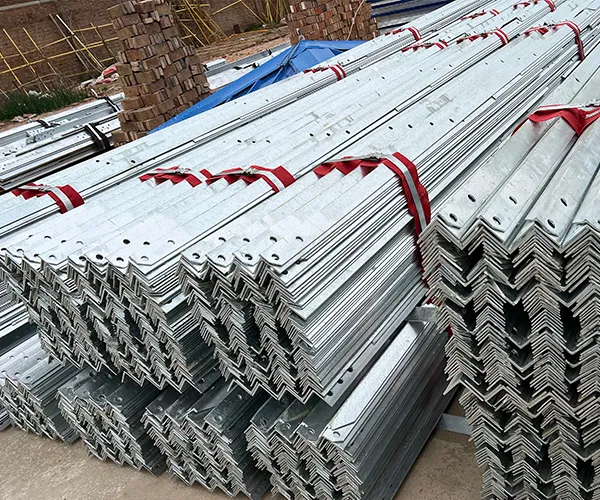

Desempenho estrutural
- Alta resistência ao vento
A estrutura em treliça com juntas reforçadas de cantoneira de aço proporciona um suporte estável e mantém a transmissão do sinal confiável em condições climáticas adversas. - Alta resistência e durabilidade
A estrutura de cantoneira de aço proporciona uma forte rigidez estrutural. Todas as superfícies são tratadas com galvanização por imersão a quente, oferecendo excelente resistência à corrosão e uma longa vida útil.

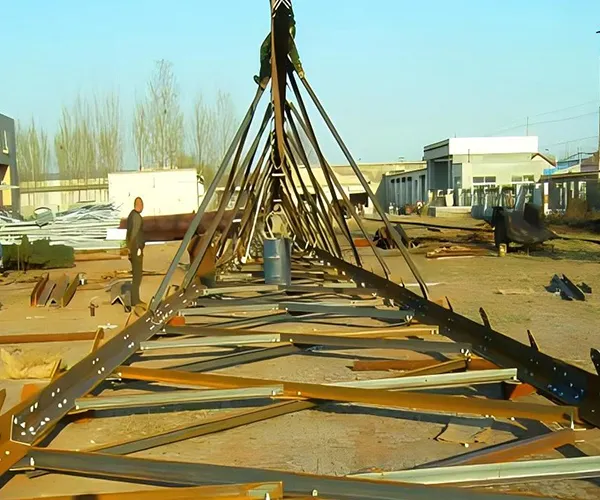

Eficiência de custos
- Escolha de materiais com boa relação custo-benefício
Os cantoneiras de aço combinam um custo unitário mais baixo com um desempenho estrutural sólido, sendo adequadas para projetos tanto em áreas urbanas quanto rurais. - Fácil instalação e baixa manutenção
Devido ao design modular, a instalação é mais simples, os trabalhos de fundação levam menos tempo e a manutenção contínua mantém-se a um custo mais baixo.

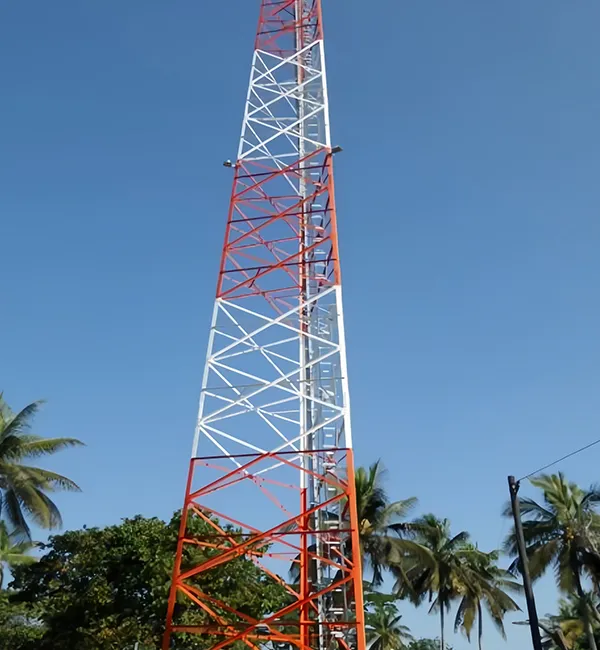

Aplicação e adaptabilidade
- Adaptáveis a diferentes ambientes
As torres angulares de aço com três pernas funcionam bem em municípios, cidades, campos abertos, áreas montanhosas e regiões montanhosas, bem como em cenários especiais, como instalações temporárias de comunicação. Essas torres angulares de aço são adequadas para locais com requisitos de baixo impacto visual e para locais de acesso limitado. - Desempenho técnico confiável
Com um projeto estrutural comprovado e maduro, essas torres oferecem alta rigidez geral e grande capacidade de suporte de carga. Elas apresentam bom desempenho em ambientes complexos e em áreas onde o transporte e a instalação são mais difíceis. É possível instalar diversos tipos de equipamentos de comunicação de acordo com as necessidades do projeto.
-

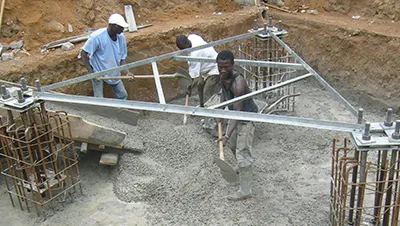

Torre de telecomunicação cantoneira triangular 60m -

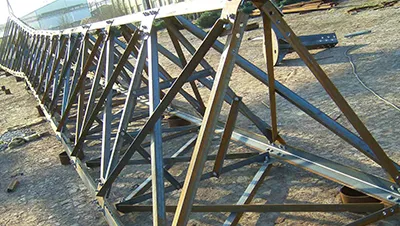

Torre de telecomunicação cantoneira quadrada
50m -

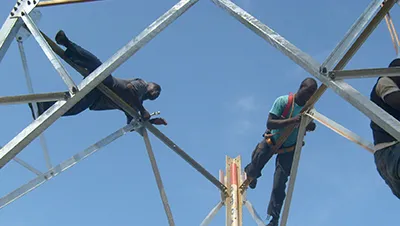

Torre de telecomunicação
cantoneira triangular 22m
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe
concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e
grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso
reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
Também oferecemos gabinetes outdoor de PRFV e diversos acessórios para torres de telecomunicação
Que tipos de antenas podem ser instaladas em torres de comunicação
angulares?
As torres de comunicação angulares podem suportar uma ampla variedade de antenas utilizadas para redes móveis, transmissão de dados, radiodifusão e comunicação sem fio. As opções mais
| Tipo de antena | Descrição |
| Antenas de painel (antenas setoriais) | Comumente utilizadas em redes 4G/5G e GSM. Os tamanhos típicos incluem 2,52 × 0,265 × 0,13 m e 1,31 × 0,32 × 0,11 m. |
| Antenas parabólicas | Utilizadas principalmente em ligações de micro-ondas. Os diâmetros comuns incluem 0,6 m, 0,9 m, 1,2 m, 1,6 m, 1,8 m e 2,4 m. |
| RRU (Unidade de Rádio Remota) | Unidades de rádio sem fio com dimensões típicas em torno de 0,45 × 0,32 × 0,25 m, instaladas próximas às antenas para reduzir a perda de sinal |
| Antenas WiFi | Incluem antenas de grade, antenas parabólicas direcionais, antenas Yagi e antenas omnidirecionais. |
| Outras antenas | Antenas de banda dupla VHF/UHF e antenas com sintonia de frequência para necessidades de comunicação especializadas. |
