A Jiayao oferece soluções personalizadas de projeto de torres GSM desenvolvidas de acordo com normas internacionais, como a TIA/EIA-222. Para projetos que exigem conformidade com a norma TIA/EIA-222-G, nossos engenheiros de projeto selecionam a série de torres apropriada a partir do banco de dados interno de projetos e realizam ajustes específicos para cada projeto utilizando o software ASMTOWER. Caso não haja um projeto adequado disponível para modificação, uma nova estrutura de torre é projetada do zero com base nos requisitos do cliente.

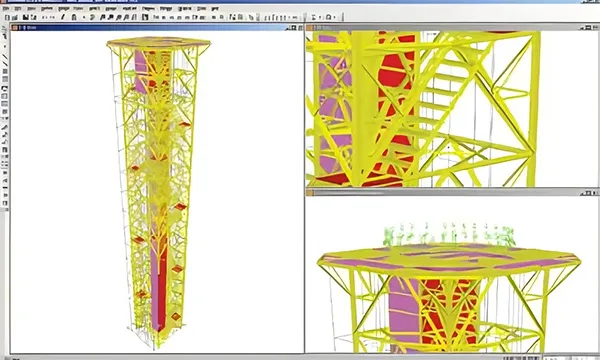

Análise estrutural assistida por computador
Utilizamos o programa de análise estrutural ASMTOWER para o projeto de torres. A torre de aço para
telecomunicações e
energia elétrica é modelada como um sistema de estrutura espacial tridimensional, e o software realiza
os seguintes
cálculos:
- Determina as cargas estruturais com base na norma ANSI/TIA-222-G
- Executa a análise estrutural completa e calcula as forças internas para todos os elementos da torre
- Avalia a capacidade dos elementos, os índices de tensão e os índices de esbelteza
- Calcula os requisitos dos parafusos de conexão de acordo com os dados de projeto
- Avalia o comportamento de oscilação e torção

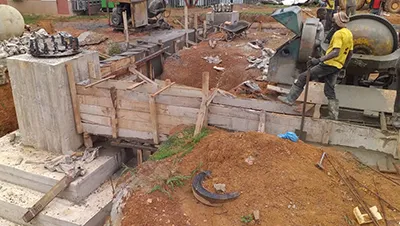

- Calcula as reações da fundação para o projeto final da fundação
Padrões de seleção de matéria-prima
- Q235: Recomendado para torres de carga leve e média
- Q355 / Q420: Utilizado para torres mais altas ou estruturas de grande vão
- Q355 / Q420: Classes comuns para seções tubulares soldadas cônicas
| Padrão de certificação | ||
| Código de design | TIA/EIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1; velocidade do vento em rajadas de 3 segundos; normas norte-americanas (EIA, UBC, CSA); normas europeias (Eurocódigo) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700: Q235B, Q235C, Q235D | GB/T1591: Q355B, Q355C, Q355D, Q420B | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| Velocidade do vento de projeto | Até 300 km/h | |
| Deformação admissível | 0,5–1,0° à velocidade de operação | |
| Resistência à tração (Mpa) | 360–510 | 470–630 |
| Limite de elasticidade (t ≤ 16 mm) (MPa) | 235 | 355/420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B / S235JR | 27 (20°C) - Q355B / S355JR |
| 27 (0°C) - Q235C / S235J0 | 27 (0°C) - Q355C / S355J0 | |
| 27 (−20°C) - Q235D / S235J2 | 27 (−20°C) - Q355D / S355J2 | |
| Porcas e parafusos | ||
| Classe | 4.8, 6.8, 8.8 | |
| Padrão para propriedades mecânicas | ||
| 1 Parafusos | ISO 898-1 | |
| 2 Porcas | ISO 898-2 | |
| 3 Arruelas | ISO 6507-1 | |
| Padrão para dimensões | ||
| 1 Parafusos | DIN7990, DIN931, DIN933 | |
| 2 Porcas | ISO4032, ISO4034 | |
| 3 Arruelas | DIN7989, DIN127B, ISO7091 | |
| Soldagem | ||
| Método | Soldagem a arco com gás CO₂ e soldagem por arco submerso | |
| Padrão | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 or ASTM A123 | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 or ASTM A153 | |

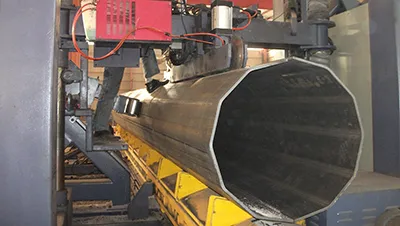

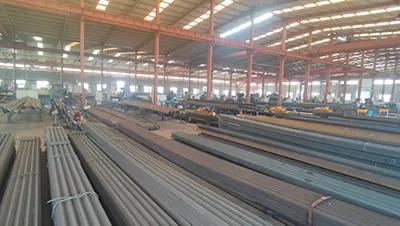

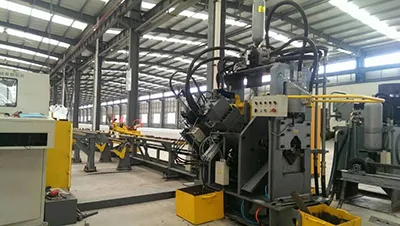

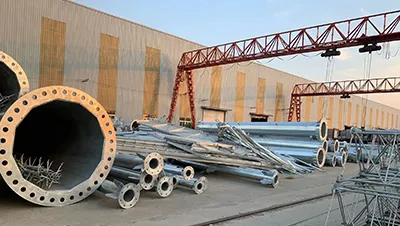

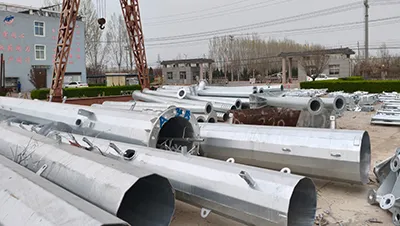

Nossa oficina de fabricação é especializada na produção de torres de linhas de transmissão e torres de telecomunicações, e possui todas as certificações e licenças de fabricação exigidas tanto para torres de transmissão quanto para torres de comunicação por micro-ondas. Com uma capacidade de produção anual de 60.000, a oficina está equipada com equipamentos avançados de fabricação e teste que permitem um alto nível de automação e controle de processos. Isso garante precisão consistente, qualidade confiável e excelente desempenho em todos os projetos.
A empresa Jiayao está localizada em Hengshui, na província de Hebei, com acesso conveniente às principais vias de transporte. O Porto de Tianjin, um dos principais portos marítimos da China, fica a apenas duas horas de carro, garantindo uma logística eficiente e remessas pontuais para projetos globais.

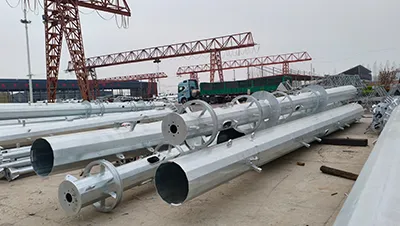

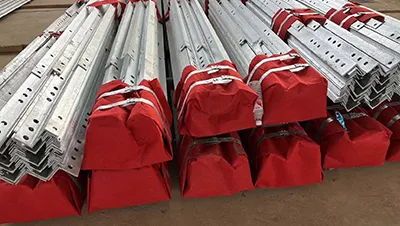

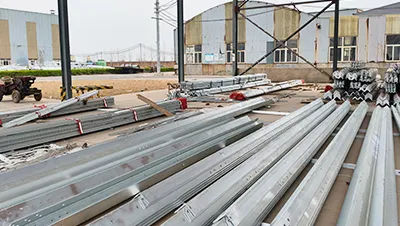

Nossa oficina de galvanização opera em grande escala na China e utiliza uma linha automatizada de galvanização por imersão a quente para garantir uma produção consistente. Os revestimentos finais oferecem proteção reforçada à superfície, resistência confiável à corrosão e uma aparência limpa e uniforme.

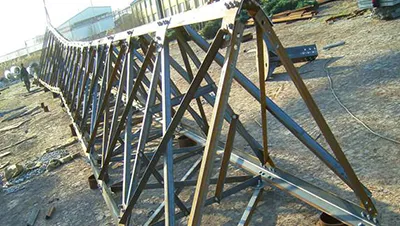

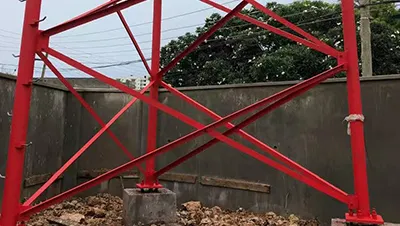

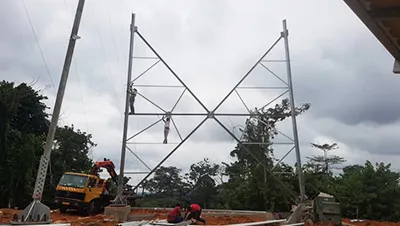

Quênia: Torre tubular triangular de aço de 50 metros
Gabão: Torre cantoneira quadrada de aço de 105 metros
Chile: Torre cantoneira triangular de aço de 60 metros
