• Estrutura principal

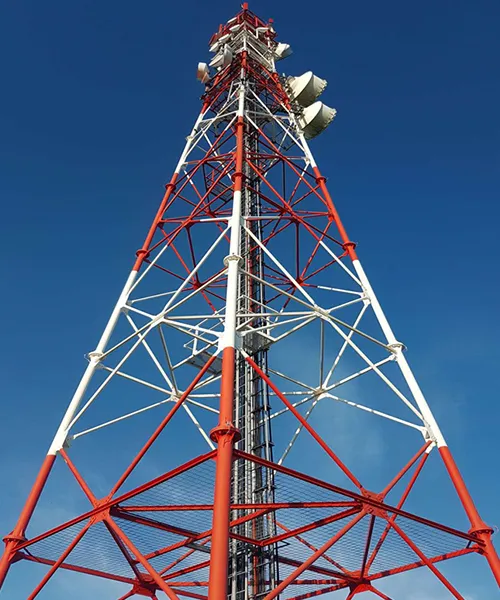

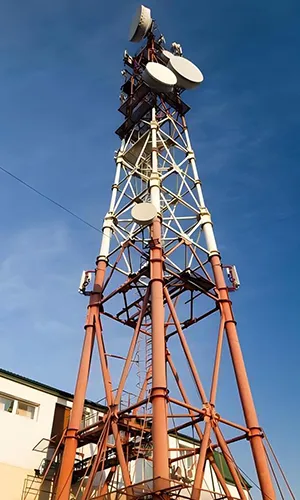

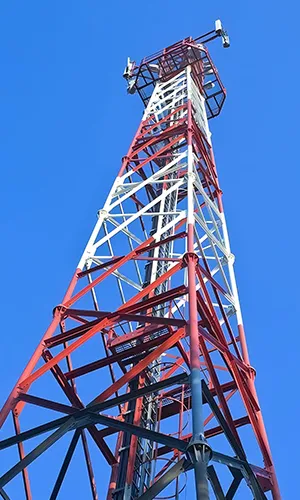

  Quatro colunas angulares de aço galvanizado (pernas) (Q355B / Q420B) são dispostas em um layout quadrado para formar a estrutura principal de suporte de carga. A seção superior é conectada por meio de vigas horizontais e equipada com um pára-raios.
• Sistema de contraventamento

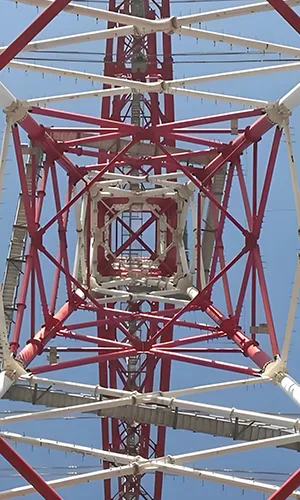

  O contraventamento diagonal entre as pernas forma um sistema de treliça que oferece forte resistência à flexão e à torção, mantendo a resistência ao vento em um nível baixo.
• Método de conexão
  Toda a estrutura utiliza conexões aparafusadas, principalmente com parafusos M20–M24 apertados com um torque de pelo menos 400 N=m. Esse método de conexão torna tanto o transporte quanto a montagem no local muito mais práticos.

Ambientes típicos de instalação
Recomenda-se áreas abertas e amplas com solo firme e menor exposição ao vento, como locais suburbanos e rurais. Como essas áreas geralmente têm solo estável e arredores abertos, a construção da fundação é mais segura e a torre pode operar de forma estável a longo prazo.

• Especificações técnicas
• Normas aplicáveis

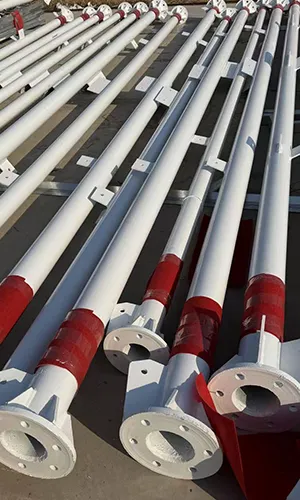

As quatro pernas tubulares distribuem a carga por quatro pontos de apoio, o que ajuda a manter a estrutura bem equilibrada. Os tubos redondos de aço na base ajudam a torre a resistir melhor ao vento, enquanto as juntas com flange ou aparafusadas mantêm todas as conexões firmes e devidamente alinhadas ao longo do tempo.

Em comparação com as torres treliçadas tradicionais, a estrutura tubular de quatro pernas mantém-se mais estável sob cargas reais de trabalho e resiste muito melhor à flexão durante a operação diária. A fundação de quatro pontos distribui a carga de maneira mais uniforme pelo solo, adapta-se bem a diferentes condições do solo e oferece forte resistência contra o tombamento em estruturas altas e de alta resistência.

As torres tubulares de quatro pernas podem ser instaladas como uma unidade completa ou em seções, o que agiliza a construção e reduz as necessidades no local. Sua estrutura compacta também ocupa menos espaço no solo, ajudando a manter os custos de uso do terreno e do canteiro de obras mais baixos.

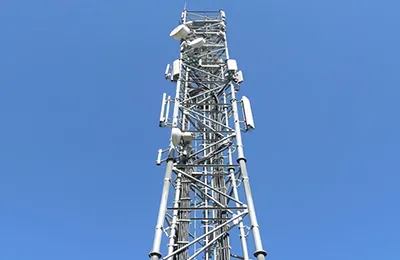

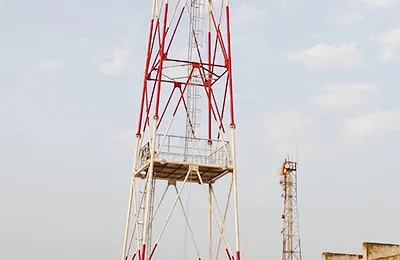

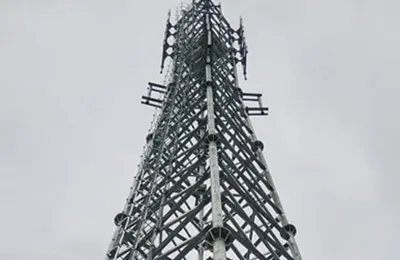

As torres tubulares de quatro pernas podem abrigar equipamentos de várias operadoras de rede ao mesmo tempo. Vários sinais podem passar pela mesma torre simultaneamente, o que ajuda a melhorar a eficiência da rede e alivia o congestionamento, proporcionando uma comunicação mais fluida e confiável. Exemplos de aplicação do projeto

Processo de manufatura

• Corte a laser
• Perfuração e corte por CNC
• Galvanização por imersão a quente e proteção de superfícies

Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.

Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.

Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
