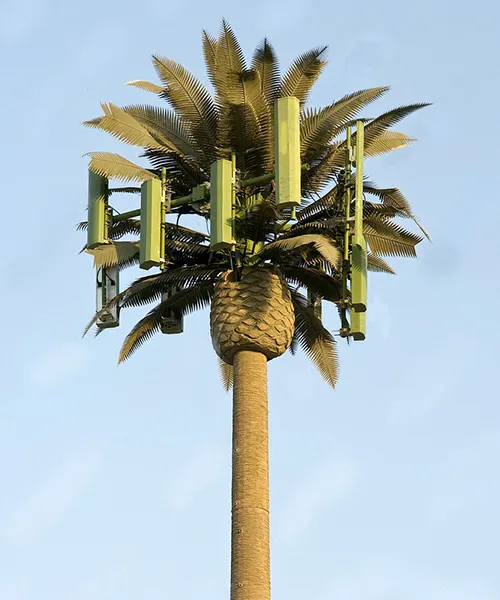

Torre de telecomunicação em palmeira
Torre de celular discreta, camuflada para se parecer com uma palmeira natural, disponível em alturas que variam de 5 a 40 metros
As torres em forma de palmeira camufladas são estruturas de aço para telecomunicações projetadas para se integrarem aos espaços ao ar livre, ao mesmo tempo em que suportam antenas e sistemas de comunicação. Como a superfície das torres em forma de palmeira é galvanizada por imersão a quente, elas ficam protegidas contra a corrosão e cargas de vento fortes, garantindo um desempenho estável por um longo período. As torres de comunicação em forma de palmeiras são normalmente instaladas em grandes ambientes abertos, como parques, áreas panorâmicas, resorts e instalações esportivas, onde o apelo visual é tão importante quanto o desempenho técnico. A estrutura externa da torre é moldada e acabada para se assemelhar muito a palmeiras reais, permitindo que a torre se integre visualmente à paisagem circundante sem chamar atenção.
- Norma de projeto ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1
- Faixa de altura 5–40 m (personalizada de acordo com os requisitos do projeto)
- Velocidade do vento de projeto Até 300 km/h (personalizada de acordo com os requisitos do projeto)
- Tratamento de superfícieGalvanizado por imersão a quente
- Especificações
- Características
- Installation Process
- Projeto
- Fabricação
Ambientes típicos de instalação
Para garantir uma montagem segura e estabilidade estrutural a longo prazo, os locais de instalação
devem estar situados
em terrenos planos e estáveis, a fim de evitar danos irreparáveis ao meio ambiente. A melhor
localização para torres de
comunicação em forma de palmeira é em um ambiente onde elas se integrem ao entorno, como ao longo de
riachos, colinas,
parques paisagísticos ou áreas com vegetação característica. Graças ao seu design inspirado em
palmeiras, a torre de
telecomunicações integra-se harmoniosamente ao ambiente e mantém-se visualmente discreta, ao mesmo
tempo em que funciona
como uma estrutura completa de telecomunicações.
| Produto | Torre de comunicação |
| Tipo | Autoportante |
| Padrão | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Third Party Inspection Report (SGS, BV) |
| Porcas e parafusos | Grade 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material | Main pole: Steel plates | Trunk appearance: Polymer simulated bark | Leaves: PU flame-retardant material |
| Height | 5–40 m (customized according to project requirements) |
| Design Wind Speed | Up to 300 km/h (customized according to project requirements) |
| Surface Treatment | Hot-dip galvanizing |
| Galvanizing Standard | ASTM A123 / ISO 1461 |
| Service Life | More than 20 years |
| Color | Natural green finish or customized colors |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
Anchor Bolts
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

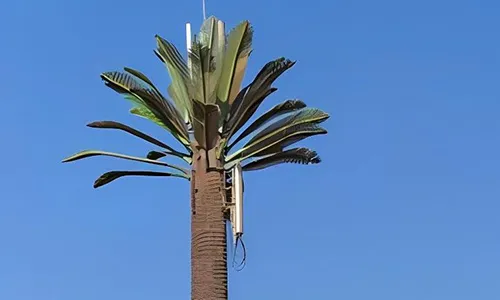

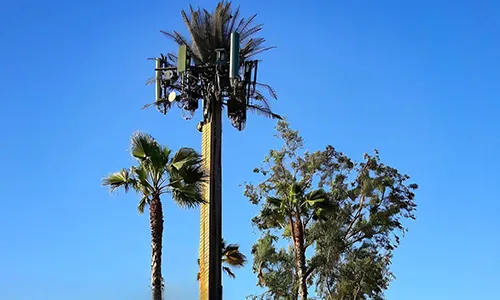

As torres em forma de palmeira são projetadas para imitar a aparência de uma palmeira real, de modo que possam ser instaladas em áreas sensíveis do ponto de vista paisagístico, onde as torres de estações base convencionais não são permitidas, como parques, zonas residenciais, áreas cênicas e pontos turísticos.
Um sistema de proteção contra raios integrado conduz com segurança as descargas elétricas para o solo, ajudando a proteger tanto a torre em forma de palmeira quanto os equipamentos próximos durante tempestades.

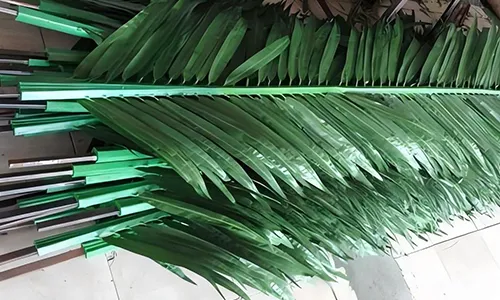

Ao imitar a textura das folhas e do tronco das palmeiras reais, a torre integra-se naturalmente ao ambiente. Há uma variedade de opções de altura disponíveis para as torres em forma de palmeira, sendo que a faixa mais comum varia de 8 a 40 metros.
A instalação de uma torre camuflada em forma de palmeira é realizada diretamente no local por meio de uma série de etapas coordenadas, para garantir que cada fase, desde a fundação até os ajustes finais, seja concluída corretamente.

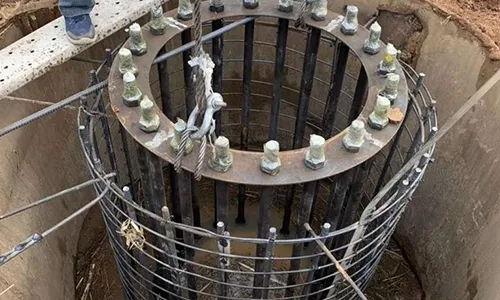

Preparação da fundação
O processo de instalação começa com a preparação da fundação no local escolhido. A
escavação é realizada com base nos
desenhos estruturais, seguida do lançamento de uma base de concreto armado que suportará
todo o peso da torre de
palmeiras e a manterá estável ao longo do tempo.

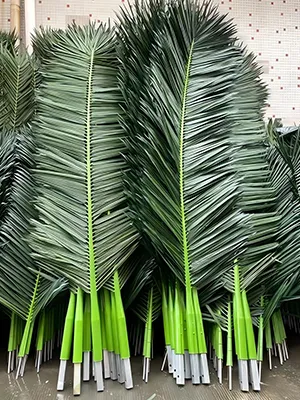

Montagem das peças no local
Todos os componentes da torre em forma de palmeira são transportados até o local e
montados primeiro no solo, o que
ajuda a simplificar o içamento e o posicionamento posteriormente.

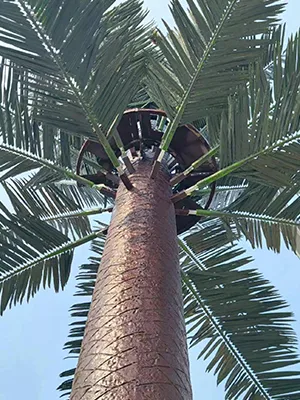

Inspeção de juntas e conexões
Após a montagem, todos os pontos de conexão são verificados com ferramentas adequadas
para garantir que as juntas
estejam firmes e que as vedações estejam corretamente posicionadas.

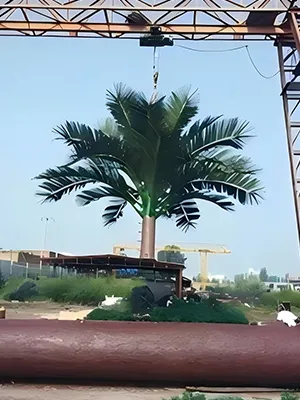

Elevação e posicionamento da torre
A torre em forma de palmeira é elevada com a ajuda de um guindaste e posicionada sobre a
fundação, mantendo um
alinhamento preciso com esta.

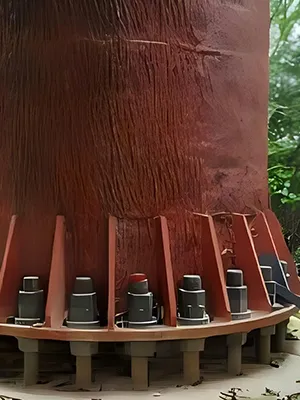

Fixação da torre à fundação
Depois de posicionada corretamente, a torre camuflada em forma de palmeira é fixada à
fundação por meio de parafusos de
ancoragem e outros elementos de fixação.

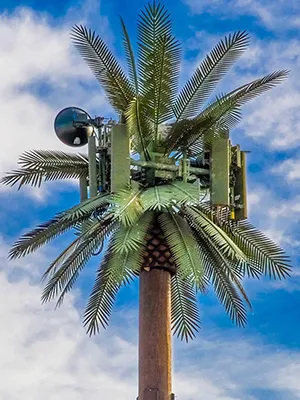

Após a conclusão
da instalação mecânica os sistemas elétricos e
de comunicação são conectados e testados para confirmar
o funcionamento normal.

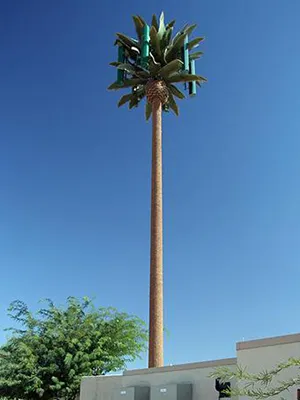

Inspeção final do exterior
Na etapa final, o acabamento do tronco e as folhas da palmeira são cuidadosamente
verificados e ajustados conforme
necessário, para garantir que todas as partes visíveis estejam devidamente alinhadas e
que a torre mantenha uma
aparência elegante e natural de palmeira.
-

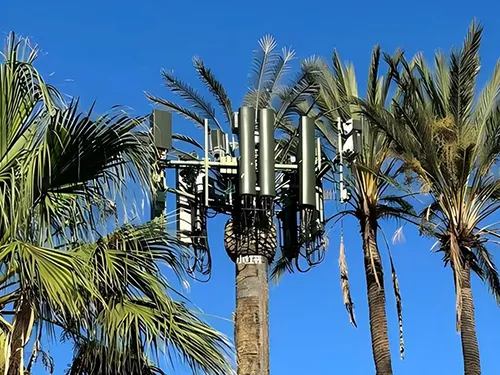

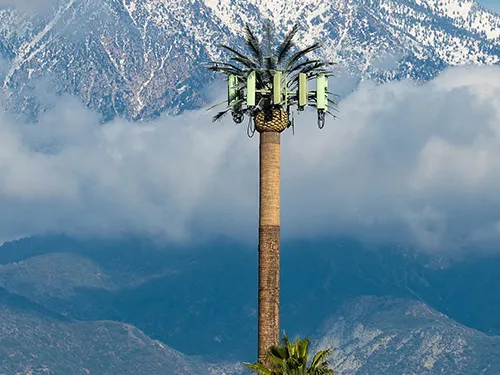

Torre
de telecomunicação em
palmeira instalada em uma área de grande altitude -

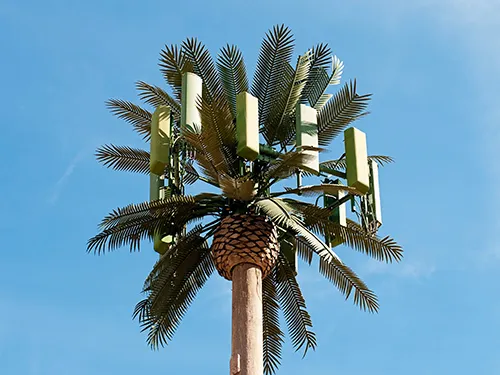

Torre de telecomunicação em palmeira
de 15m -
Torre de telecomunicação em
palmeira
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe
concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e
grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso
reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
