Torres de observação

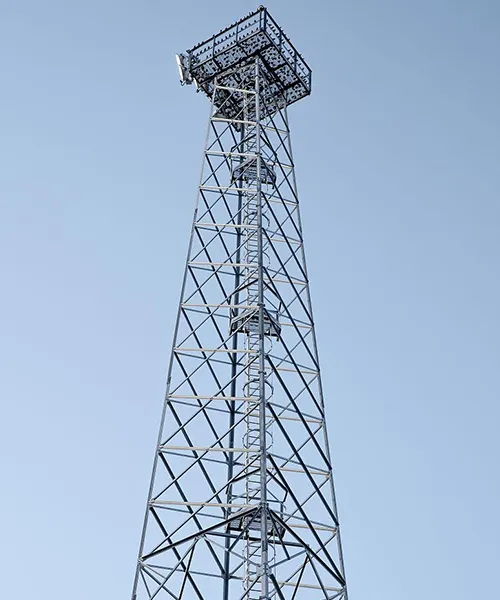

Torre treliçada de aço autoportante para observação e monitoramento de segurança, disponível em alturas de 5 a 35 metros
As torres de vigia são estruturas altas de aço projetadas para tarefas de observação, monitoramento e prevenção de incêndios. São amplamente utilizadas em sistemas de patrulhamento de incêndios florestais, vigilância de fronteiras, monitoramento de áreas cênicas e outras aplicações de segurança.
- Norma de projeto ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–35 m, conforme a necessidade do cliente
- Velocidade do vento de projeto 0–300 km/h, ajustada de acordo com as condições regionais
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
- Projeto estrutural
- Especificações
- Applications
- Projeto
- Fabricação
- Configuração do projeto
A maioria das torres de vigia utiliza uma estrutura autoportante de quatro pés ou com tirantes. O interior pode ser equipado com escadas inclinadas ou em espiral para acesso. A seção superior inclui uma plataforma de trabalho ou uma pequena cabine de serviço para o pessoal. - Resistência ao vento e sísmica
A torre de vigia pode ser projetada para velocidades de vento de até 30 m/s e nível de intensidade sísmica 8. O desvio vertical é controlado dentro dos limites de menos de 1/1000 para garantir desempenho estável em ambientes exigentes.
Locais de instalação
As torres de vigia são normalmente instaladas em locais elevados, como topos de colinas ou terrenos
altos. Essas
posições proporcionam ampla visibilidade e linhas de observação claras, garantindo uma cobertura de
monitoramento
eficaz.
| Produto | Torre de observação |
| Tipo | Autoportante |
| Padrão de design | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de Inspeção por Terceiros (SGS, BV) |
| Porcas e parafusos | Classe 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Perfil de ângulo / tubo de aço |
| Faixa de altura | 5–35 m, conforme exigência do cliente |
| Materiais selecionados | Perfil de ângulo, chapa de aço, perfil em U, barra redonda, etc. |
| Método de conexão | Conexões aparafusadas, soldagem |
| Resistência sísmica | Até 8° de intensidade sísmica |
| Velocidade do vento de projeto | 0–300 km/h, ajustada de acordo com as condições regionais |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123; ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Acabamento prateado (galvanizado) ou pintado, sistema de cores RAL, personalizável |
| Funções principai | Adequado para escolas, praças, estacionamentos, arranha-céus, vigilância de incêndios florestais, rios, barragens e áreas costeiras |
| Principais características | Ocupa pouco espaço e uso eficiente do terreno. Estrutura leve que permite transporte e instalação convenientes. Período de construção curto e baixo custo de instalação. Projetado de acordo com os requisitos de estruturas de aço e mastros de torre para garantir desempenho seguro e confiável. |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
Anchor Bolts
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

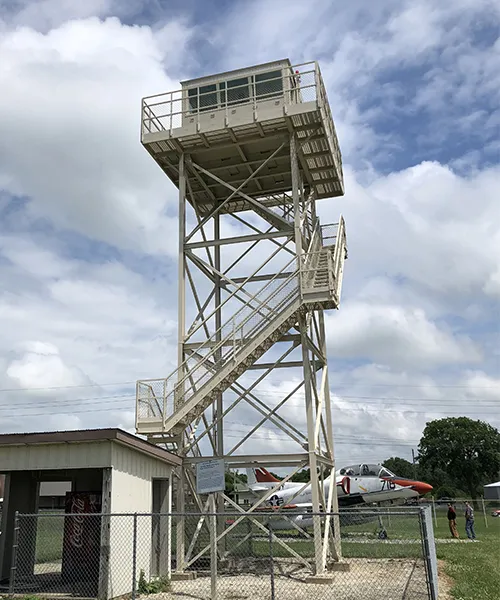

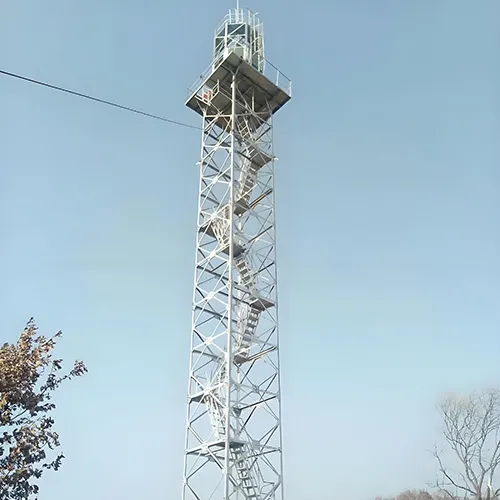

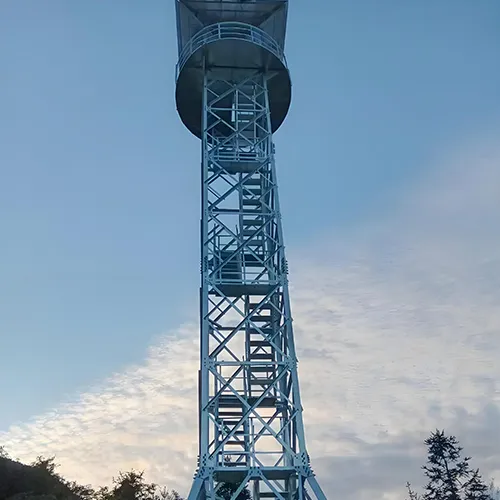

- Monitoramento para prevenção de incêndios em áreas montanhosas
Uma torre de vigilância contra incêndios construída em áreas montanhosas oferece um amplo campo de visão com o mínimo de pontos cegos. Isso reduz a mão de obra necessária para patrulhas e melhora a capacidade de alerta precoce. - Observação interna para guardas florestais
Torres de observação fixas permitem que os guardas florestais monitorem as condições de dentro da cabine. Isso os protege de condições climáticas adversas, ao mesmo tempo que permite maior concentração na detecção de riscos de incêndio. - Vigilância em alta altitude
Como estrutura de observação de alto nível, a torre permite a visualização e o monitoramento de longa distância de áreas designadas. Ela desempenha múltiplas funções, incluindo observação, alerta precoce e supervisão de segurança.

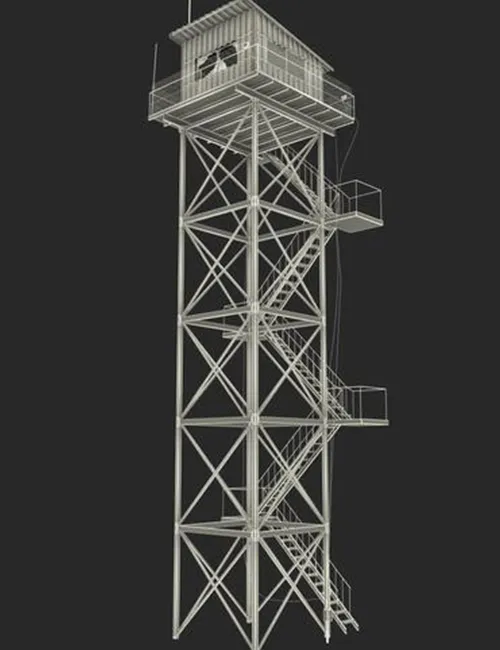

- Estrutura da torre
A estrutura da torre de vigia proporciona a altura total e a estabilidade estrutural. As formas mais comuns incluem configurações quadradas, circulares e poligonais. As torres de aço são normalmente combinadas com fundações de concreto armado. As seções da torre são conectadas por meio de treliças, formando um sistema estrutural combinado que melhora significativamente a resistência ao tombamento. - Plataforma de observação
A plataforma de observação é posicionada a uma altura adequada e é cercada por grades de segurança. Seu tamanho permite que o pessoal se mova livremente e instale equipamentos de monitoramento para observação de toda a área. A estrutura ramificada superior utiliza perfis em caixa torcidos fixados por meio de uma camada de transição no topo do corpo da torre. O tubo central se estende diretamente até o telhado, reduzindo a extensão do telhado e melhorando o desempenho estrutural. - Instalações de acesso
A torre pode incluir escadas, escadas inclinadas ou escadas verticais para proporcionar acesso à plataforma de observação. Algumas configurações também incluem dispositivos de elevação simples quando é necessária uma subida ou descida rápida.
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe
concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e
grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso
reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
