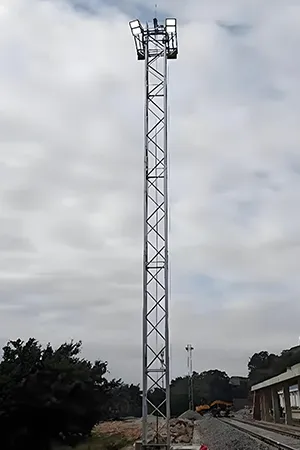

Torre para iluminação quadrada
Torre de treliça de aço autoportante projetada para aplicações de iluminação em mastros altos, disponível em alturas de 5 a 40 metros

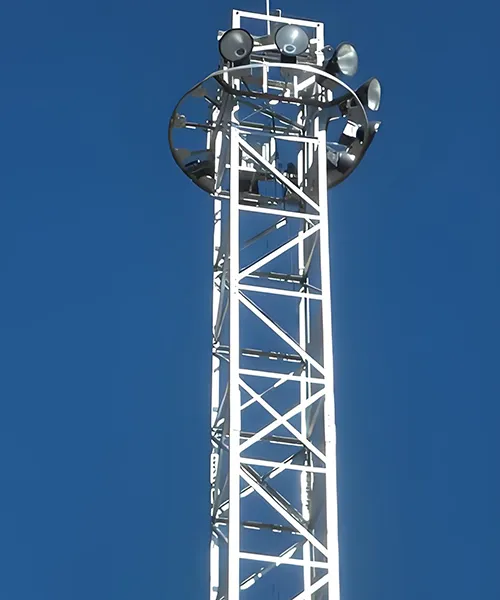

Uma torre de iluminação de aço com quatro pés utiliza perfis angulares galvanizados por imersão a quente ou aço tubular, materiais escolhidos por sua durabilidade em condições externas de longo prazo. A estrutura resiste bem às forças eólicas e sísmicas, mesmo em locais expostos. Seu sistema elétrico suporta os holofotes e mantém o fluxo de energia estável, permitindo que a torre mantenha uma iluminação clara em grandes áreas de trabalho. A plataforma de iluminação no topo acomoda luminárias ajustáveis para atender a diferentes necessidades de cobertura.
- Padrão de projeto: ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1
- Faixa de altura 5–40 m, conforme a necessidade do cliente
- Velocidade do vento de projeto 0 km/h – 300 km/h, conforme a necessidade do cliente
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
- Projeto estrutural
- Especificações
- Características
- Projeto
- Fabricação

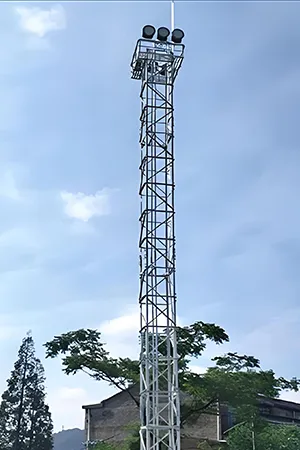

- Estrutura Principal
A torre de iluminação em aço angular é formada por quatro colunas verticais de aço angular, conectadas por tirantes diagonais e elementos horizontais para criar uma estrutura em treliça espacial. As seções transversais comuns variam de 0,6 m × 0,6 m a 1,0 m × 1,0 m, com altura total de 15 a 40 metros. - Método de conexão

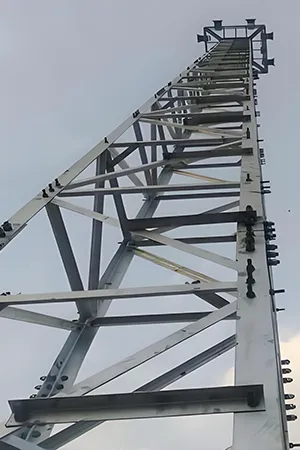

Um projeto totalmente aparafusado facilita o transporte e a montagem no local. As pernas da torre utilizam conexões do tipo inserção com placas de reforço. A estrutura foi projetada para suportar ventos de até 12 na escala de Beaufort (aproximadamente 37,9 m/s). - Proteção da superfície
A camada de galvanização é ≥85 μm, sendo necessária ≥90 μm para aplicações costeiras. As principais áreas de solda são revestidas com tinta epóxi anticorrosiva. A torre de iluminação oferece uma vida útil de 20 a 30 anos. - Desempenho em ambientes extremos
Projetadas para o nível de intensidade sísmica 8, as fundações da torre treliçada de aço utilizam concreto C35 com parafusos de ancoragem M24 embutidos. A torre de iluminação atinge um momento mínimo de resistência ao tombamento de ≥80 kN•m³.
- Tipo fixo
Projetado com uma escada interna e uma plataforma de manutenção superior, adequado para iluminação de longo prazo em áreas fabris, terminais portuários e pátios logísticos. - Tipo elevatório
Equipado com sistemas de elevação manuais ou elétricos. A estrutura de iluminação pode ser elevada a 15–25 metros para facilitar a manutenção. Em ambientes ferroviários, a estrutura de iluminação pode ser alinhada verticalmente com os trilhos. - Tipo de braço giratório
Suporta rotação de 0–90° para proporcionar iluminação direcional em áreas com requisitos de ângulo específicos.

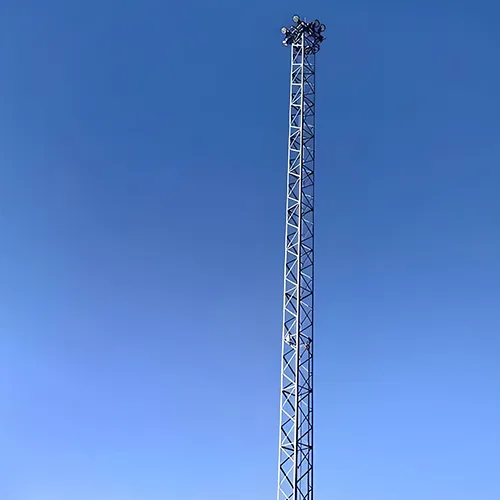

- Instalações Industriais

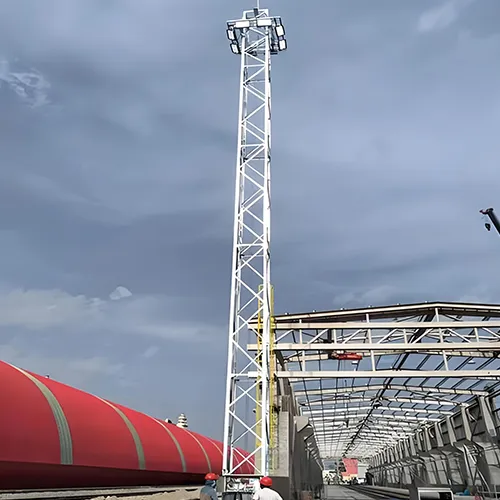

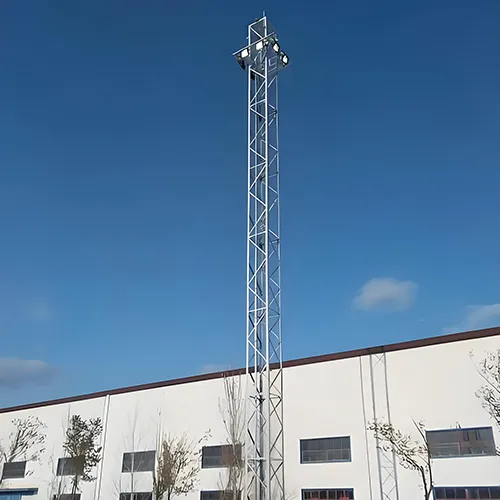

Utilizadas em usinas de energia, parques logísticos e pátios ferroviários de carga. Uma torre de iluminação com estrutura treliçada de 21,5 metros pode iluminar pátios de carvão, áreas de armazenamento portuárias e outros locais de grande extensão. - Instalações especiais
Em zonas de proteção de subestações, a torre pode funcionar como um mastro para proteção contra raios. Um modelo GFL2-5 de 25 metros, por exemplo, utiliza sua estrutura de quatro pernas para oferecer um raio de proteção de até 60 metros.
| Produto | Torre de iluminação |
| Tipo | Autoportante |
| Padrão | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de inspeção por terceiros (SGS, BV) |
| Porcas e parafusos | Classe 8.8 / 6.8 / 4.8; A325, DIN7990, DIN931, DIN933; ISO4032, ISO4034 |
| Material | Perfil de aço ou tubo de aço |
| Altura | 5–40 m, conforme especificação do cliente |
| Velocidade do vento | 0 km/h – 300 km/h, conforme especificação do cliente |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Prata (galvanizado) ou acabamento pintado, sistema de cores RAL, personalizável |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
Anchor Bolts
Antenna Mounting Bracket
Copper Grounding Components
Antenna Mast
Lighting Lamps
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
A torre de iluminação suporta luminárias de alta potência e proporciona um forte brilho a longas distâncias. O ângulo de iluminação pode ser ajustado para se adaptar às diferentes condições do local, permitindo uma iluminação direcionada e precisa.
As opções de altura são flexíveis. Algumas configurações utilizam montagem seccional, como os modelos de 18 a 45 metros, e todos os componentes de aço são protegidos por galvanização por imersão a quente para garantir resistência à corrosão.
Um sistema dedicado de dissipação de calor, geralmente com caixas de alumínio, atua em conjunto com um design à prova d'água IP66 para manter o sistema de iluminação estável durante o uso prolongado ao ar livre.
A estrutura da torre de aço angular segue princípios de projeto sismorresistentes. No topo, há uma plataforma de manutenção e um corrimão de segurança, facilitando o acesso dos técnicos durante a manutenção das luminárias.
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe
concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e
grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso
reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
